面对风机的用电现状,提倡对其节能改造

2015-03-14 08:40

风机的用电现状

能源是国家重要的物质,能源的供需矛盾已成为制约我国社会主义经济建设的主要因素之一。在能源问题上国务院提出“节约与开发并重”的方针,就是依靠技术进步,把节约能源以解决能源问题作为我国重要的技术经济政策。

据不完全统计,全国风机、水泵、压缩机就有1500万台电动机,用电量占全国总发电量的40~50%,这些电动机大多在低的电能利用率下运行,只要将这些电动机电能利用率提高10~15%,全年可节电300亿KW以上。

燃煤锅炉的送、引风机的风量裕度分别为5%和5%~10%,风压裕度分别为10%和10%~15%。设计过程中很难计算管网的阻力、并考虑到长期运行过程中发生的各种问题,通常总是把系统的最大风量和风压裕度作为选型的依据,但风机的型号和系列是有限的,往往选取不到合适的风机型号时就往上靠,裕度大于20~30%比较常见。

因此这些风机运行时,只有靠调节风门或风道挡板的开度来满足生产工艺对风量的要求。风机机械特性为平方转矩特性,风机运行时,靠调节风门或者风道档板的开度来调节风机风量的方法,称为节流调节。在节流调节过程中,风机固有特性不变,仅仅靠关小风门或挡板的开度,人为地增加管路的阻力,由此增大管路系统的损失,不利于风机的节能运行。

采用调速控制装置,通过改变风机的转速,从而改变风机风量以适应生产工艺的需要,这种调节方式称为风机的调速控制。风机以调速控制方式运行能耗最省,综合效益最高。交流电机的调速方式有多种、变频调速是高效的最佳调速方案,它可以实现风机的无级调速,并可方便地组成闭环控制系统、实现恒压或恒流量的控制。

变频改造方案

根据风机配置特作如下变频改造方案:

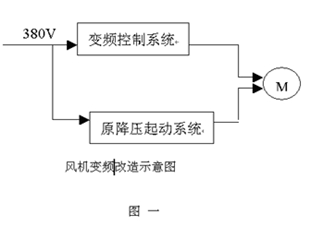

1)风机上装设变频系统(如下图);

2)设置远程控制和就地控制两种方式;

3)保留原工频系统及其联动方式,且和变频器系统互为备用。

新澳门资料大全正版资料2024

1、采用CHF100变频器,调速范围宽,变频器调速范围能适应各种调速设备的要求,频率范围0.00-600.00Hz可调;

2、控制精度高,变频器的数字设定分辨率为±0.01%,模拟设定分辨率为±0.1%;

3、动态特性好,变频器采用自关断器件IGBT速度快,且采用SPWM控制模式,负载电压和频率受控变频器的CPU,故调节速度快,系统的动态性能好;

4、控制功能强,能满足各种不同的控制系统,通过端子可与各种频率设定信号连接,如:0~10V,4~20mA。可通过端子控制正反转等多种操作;

5、通过合理调整转矩提升,转矩限定功能,电流限幅功能参数,可满足大起动转矩,运行中负载突化也不会引起跳闸等事故;

6、CHF100变频器可与上位计算机或者可编程控制器(PLC)通信,实现远程设定或修改变频器参数,监控变频器的运行状态等信息,从而组成工业以太网,实现集中控制;

7、保护功能齐全,变频器有25种保护功能,对过压、欠压、过流、过载、过热均能通过计算机高速计算并给予保护,且能对发生故障的原因给予纪录;

8、变频器内部有电机防噪装置,在线调节载波频率,实时改变电机的运行噪声。
